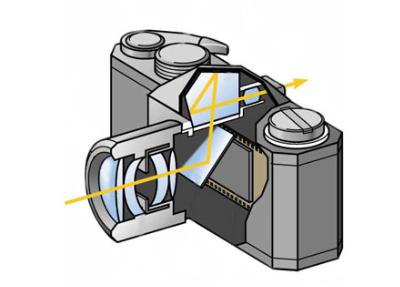

Механизм практически всех зеркальных цифровых фотоаппаратов включают в себя фотокамеру, где объектив для захвата картинки и объектив видоискателя один и тот же, и цифровую матрицу, используемую для фиксации рисунка.
В незеркальных фотоаппаратах картинку в видоискатель проецирует небольшой отдельный объектив, обычно расположенный над основным. А в фотоаппарате обычного устройства изображение отражается на экране, а после сразу попадает на матрицу.
Современные фотоаппараты схожи друг с другом по своей комплектации, в них входят одни и те же составляющие.
Автор: Rama
Источник: commons.wikimedia.org
Это набор плит, который используется для преломления лучей света на пленку или матрицу. Он отвечает за четкость изображения.

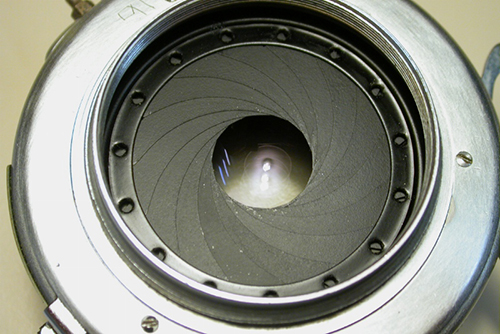

Представляет собой проем округлой формы регулируемого размера, встроенный внутрь объектива. Позволяет управлять количеством света, направляемым на матрицу фотоаппарата.

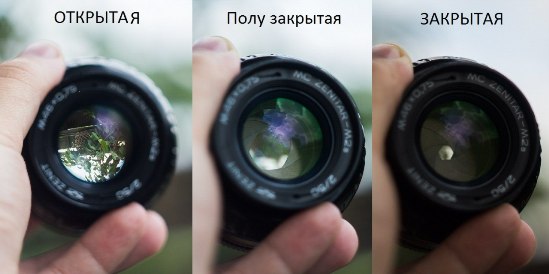

Выглядит как набор лепестков, при накладывании друг на друга которых образуется округлое отверстие. Величина отверстия находится в зависимости от расстояния, на которое будут сдвинуты лепестки. Диафрагму можно закрывать и открывать. Если она закрыта, на матрицу попадает минимальное количество света, а если открыта – максимальное.
Автор: Depth of field
Источник: commons.wikimedia.org

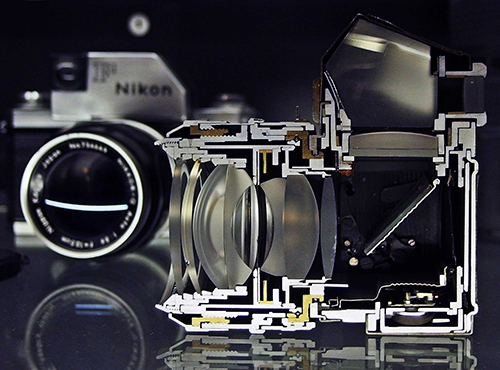

После того как световой поток проходит через диафрагму и набор встроенных линз, он попадает на полупрозрачное зеркало. Она разделяет поток света на две части.
Это фазовые датчики, используемые для того, чтобы определить, попадает изображение в фокус или нет. Далее система дает задание, чтобы линзы перемещались таким образом, чтобы объект попадал в фокус. Часть светового потока после разделения попадает на систему фокусировки.
Дает возможность фотографу оценить глубину резкости изображаемого пространства будущего фотоснимка. Именно на фокусирующий экран направляется вторая часть светового потока, разделенного зеркалом. Выглядит как матовое стекло, над которым находится выпуклая линза для увеличения изображения.
Автор: Martin Vorel
Источник: commons.wikimedia.org
Это приспособление, в которое входят два зеркала, переворачивающих картинку, чтобы в видоискателе оно выглядело нормально. Ее необходимость обусловлена тем, что картинка, которая поступает с объектива и зеркала выглядит перевернутой. Поток света из фокусировочного экрана попадает на пентапризму, которая проецирует изображение на видоискатель.

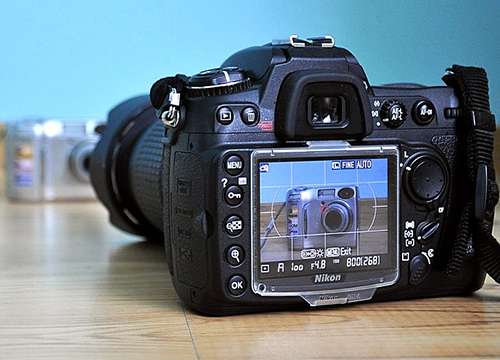

Устройство, через которое фотограф видит итоговую картинку – не перевернутую. Главные характеристики этой детали – его покрытие, величина и светлость. В фотоаппаратах, которые используются в наши дни, покрытие видоискателя составляет от 96 до 100%. Если этот параметр составляет менее 100%, то итоговый фотоснимок получится большего размера, чем его видит фотограф.
Однако, эта разница не слишком существенна. Кроме того, матрицы в современных фотокамерах обладают высоким разрешением, поэтому лишнюю часть фотографии всегда можно убрать.
Величина видоискателя зависит от его площади, а светлость – от качества и светопропускаемости стекол, которые использовались при его изготовлении. Чем больше размер видоискателя и светлее стекла, тем проще будет фотографу навести необходимый фокус и понять попал в него желаемый объект или нет.
Конечно же, большие и светлые видоискатели существенно упрощают работу фотографа, но их устанавливают только на дорогостоящие модели профессионального уровня, которые может позволить себе далеко не каждый.
Автор: Kwasny Łukasz
Источник: commons.wikimedia.org
Со времени появления первого фотоаппарата существенных изменений в механизм действия этого приспособления внесено не было. Принцип работы остается тот же: свет попадает через отверстие, масштабируется, затем направляется на светочувствительный элемент, встроенный внутрь камеры.
Все изображения в статье использованы в информационных и учебных целях, а также в целях раскрытия творческого замысла.
